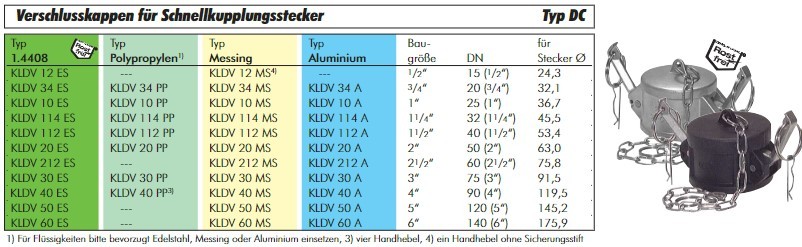

Camlock Verschlussklappen

Camlock Verschlusskappen für Schnellkupplungsstecker, u. a. aus Edelstahl und für 2 und 3 Zoll

DN / Baugröße in Zoll: 15 (1/2"), 20 (3/4"), 25 (1"), 32 (1 1/4"), 49 (1 1/2"), 50 (2"), 60 (2 1/2"), 75 (3"), 90 (4"), 120 (5"), 140 (6")

Verfügbare Typen / Werkstoffe / Materialien der Camlock Verschlusskappen

• Typ Edelstahl: Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Edelstahl
• Typ Kunststoff / Polypropylen*: Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Edelstahl
• Typ Messing: Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: Edelstahl
• Typ Aluminium: Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinkt

Temperaturbereich: -10°C bis +80°C

Passend zu den Verschlusskappen, bieten wir auf Anfrage auch Camlock-Kupplungen (mit passenden Dosen und Stecker) an.

Hinweise:

* Prüfen Sie chemische Beständigkeit! Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne Sicherungsstift

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.

Das vielseitig einsetzbare Camlock-Schlauchkupplungssystem

Ein Cam-and-Groove-Kupplung, auch als Camlock-Fitting bezeichnet, ist eine Form von Schlauchkupplung, die ursprünglich für das US Militär entwickelt wurde. Diese Art von Kupplung ist beliebt, weil sie eine einfache und zuverlässige Möglichkeit bietet, Schläuche schnell und ohne Werkzeuge zu verbinden und zu trennen. Camlock-Kupplungen bestehen aus einem Nocken (Cam) und einer Nut (Groove), die miteinander verriegelt werden können. Dies ermöglicht eine schnelle und sichere Verbindung, was besonders in Anwendungen wichtig ist, bei denen häufige Montage und Demontage erforderlich sind. Die Benennung als Camlock-Fitting kommt von der Sperrnocke (Cam), die wie ein Hebel wirkt und das Verriegeln und Entriegeln erleichtert. Diese Kupplungen sind vielseitig einsetzbar und werden in verschiedenen Branchen eingesetzt, darunter Industrie, Landwirtschaft und Feuerwehr.

Gefertigt nach der US-Militärspezifikation MIL-C-27487, deckte diese Spezifikation Abmessungen und Bearbeitungstoleranzen, Materialien, Anzugsmomente, Teilenummern, Druckbewertungen, Oberflächen, Inspektionsverfahren und Verpackungsanforderungen ab. Die Einhaltung dieser Spezifikation gewährleistete die Austauschbarkeit von Teilen verschiedener Hersteller. Im Jahr 1998 wurde die Spezifikation A-A-59326 anstelle von MIL-C-27487 eingeführt. In Europa gilt der Standard BS EN 14420-7 sowie der deutsche DIN 2828-Standard. Produkte, die nach DIN 2828 hergestellt wurden, sind austauschbar mit denen, die nach der originalen MIL-C-27487 gefertigt wurden, weisen jedoch Unterschiede im Schlauchstutzen-Design, Gewinde, Teilenummer und anderen Details auf. Unsere hochwertigen Produkte entsprechen diesen Normen, um höchste Qualität und Interoperabilität sicherzustellen.
