Schutzgeländer Stahl modular – Balken 80 × 140 mm, Pfosten, Handlauf Ø48
Produktinformationen "Schutzgeländer Stahl modular – Balken 80 × 140 mm, Pfosten, Handlauf Ø48"
Modulares Schutzgeländer aus Stahl als Anfahrschutz für Lager und Produktion
Das modulare Schutzgeländer aus Stahl ist ein Anfahrschutz-System aus Balken, Pfosten, Wandhalterungen und Handlauf, mit dem sich Fahrwege, Gehwege, Anlagen und Gebäudeteile vom Staplerverkehr abgrenzen lassen. Balken und Pfosten sind TÜV-zertifiziert und konform mit DGUV 208-061. Durch die Balkenlängen von 500 bis 2.000 mm und die verschiedenen Pfostentypen lassen sich gerade Strecken, Ecken und Wandanschlüsse planen.
Eigenschaften
- Balkenprofil 80 × 140 mm aus Stahl, Wandstärke 3 mm, in 7 Längen von 500 bis 2.000 mm
- Pfosten in 1.000 mm und 500 mm Höhe als Einzel-, End-, Mittel-, Eck- und Wechselpfosten
- Zwei Oberflächen: verzinkt + pulverbeschichtet für innen und außen oder pulverbeschichtet für innen
- Verkehrsgelb, ähnlich RAL 1023; Handlaufsystem Ø48 mit schwarzer Warnmarkierung
- Balken und Pfosten TÜV-zertifiziert, baumustergeprüft, konform mit DGUV 208-061
- Wandhalterungen zum Anschluss der Balken an Wände, Ausführung mit Laschen mit eingeklebtem Schutzstreifen
- Alle Teile werden fertig vormontiert geliefert
Einsatzbereiche
- Abgrenzung von Gehwegen zu Staplerfahrwegen im Lager
- Anfahrschutz vor Maschinen, Anlagen und Schaltschränken in der Produktion
- Schutz von Wänden, Toren und Gebäudeecken
- Absicherung von Regalstirnseiten und Übergängen in Regalgängen
- Ergänzung durch Handlauf Ø48 zur Führung von Fußgängern
Ausführungen
| Artikel-Nr. | Ausführung | Abmessungen | Nettogewicht |
|---|---|---|---|
| B+50, B+75, B+100, B+120, B+135, B+150, B+200 | Balken, verzinkt + pulverbeschichtet (innen/außen) | 80 × 140 mm, Länge 500 / 750 / 1.000 / 1.200 / 1.350 / 1.500 / 2.000 mm | 5,1 kg – 19,4 kg |
| B-50, B-75, B-100, B-120, B-135, B-150, B-200 | Balken, pulverbeschichtet (innen) | 80 × 140 mm, Länge 500 / 750 / 1.000 / 1.200 / 1.350 / 1.500 / 2.000 mm | 5 kg – 19,4 kg |
| P+100, PE+100, PM+100, PW+100 | Pfosten 1.000 mm, verzinkt + pulverbeschichtet: Einzel-, End-, Mittel-, Eckpfosten | Höhe 1.000 mm, Fußplatte 200 × 200 mm | 11,8 kg – 15,8 kg |
| PE+50, PM+50, PW+50 | Pfosten 500 mm, verzinkt + pulverbeschichtet: End-, Mittel-, Eckpfosten | Höhe 500 mm, Fußplatte 200 × 200 mm | 8,6 kg – 9,7 kg |
| P-100, PE-100, PM-100, PW-100 | Pfosten 1.000 mm, pulverbeschichtet: Einzel-, End-, Mittel-, Eckpfosten | Höhe 1.000 mm, Fußplatte 200 × 200 mm | 11,8 kg – 15,8 kg |
| PE-50, PM-50, PW-50 | Pfosten 500 mm, pulverbeschichtet: End-, Mittel-, Eckpfosten | Höhe 500 mm, Fußplatte 200 × 200 mm | 8,6 kg – 9,7 kg |
| PWE-100, PEE-100, PME-100, PMES-100 | Pfosten mit Laschen 1.000 mm, pulverbeschichtet: Eck-, End-, Mittel-, Wechselpfosten | Höhe 1.000 mm, Fußplatte 200 × 200 mm | 13,2 kg – 14,7 kg |
| WSG+, WSGE+ | Wandhalterung für Balken: Standard / mit Laschen (mit Schutzstreifen) | 65 × 110 mm / 65 × 130 mm | 1,5 kg |
| RH-SG 50, RH-SG 100, RH-SG 150 | Handlauf Ø48 (Rohrholm), verzinkt + pulverbeschichtet | Ø48 mm, Länge 500 / 1.000 / 1.500 mm | 1,00 kg – 2,7 kg |
| E-SG, M-SG, W-SG, C-SG, VE-SG | Handlaufpfosten Ø48, 1.000 mm: End-, Mittel-, Eck-, 90°-Pfosten, variabler Eckpfosten (Ø60) | Höhe 1.000 mm, Fußplatte 150 × 100 mm | 3,6 kg – 10,5 kg |

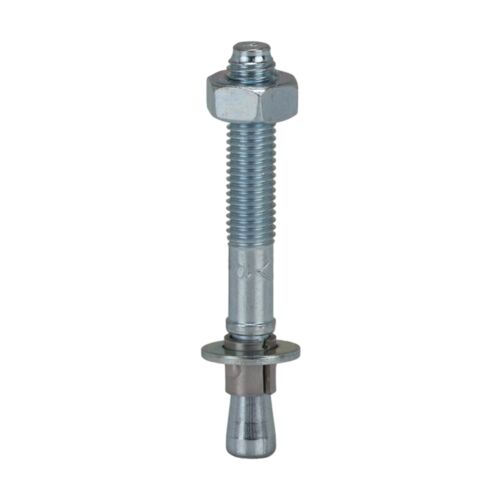

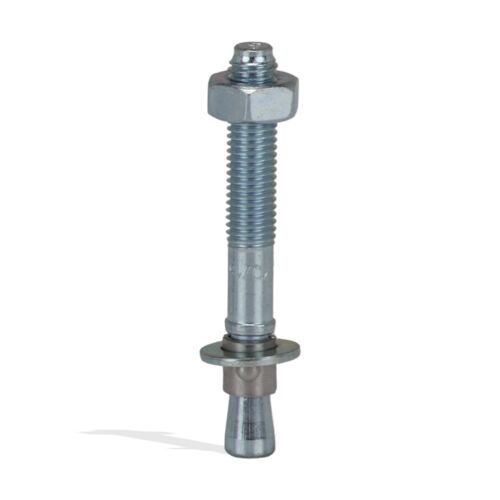

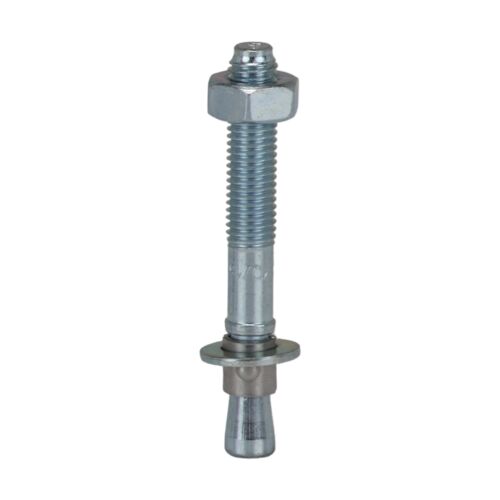

| FIX 1 | Bodenanker für Handlaufpfosten | Ø10 × 85 mm | 0,06 kg |
| SETSGC00, SETSGC01, SETSGC02, SETSGC03, SETSGC04, SETSGC05, SETSGC06, SETSGC07, SETSGC08, SETSGC09, SETSGC10, SETSGC11, SETSGC12, SETSGC13, SETSGC14, SETSGC15 | Startsets Schutzgeländer (Zusammenstellungen) | auf Anfrage | auf Anfrage |
| SETSGE00, SETSGE01, SETSGE02, SETSGE03, SETSGE04, SETSGE05, SETSGE06, SETSGE07, SETSGE08, SETSGE09, SETSGE10, SETSGE11, SETSGE12, SETSGE13, SETSGE14, SETSGE15, SETSGE16, SETSGE17, SETSGE18, SETSGE19, SETSGE20, SETSGE21, SETSGE22, SETSGE23, SETSGE24, SETSGE25, SETSGE26, SETSGE27, SETSGE28, SETSGE29, SETSGE30, SETSGE31 | Anbausätze Schutzgeländer (Erweiterungen) | auf Anfrage | auf Anfrage |
Technische Daten
| Material | Stahl |
|---|---|
| Oberfläche | verzinkt + pulverbeschichtet (innen und außen) oder pulverbeschichtet (nur innen) |
| Farbe | verkehrsgelb, ähnlich RAL 1023 |
| Balken | 80 × 140 mm, Wandstärke 3 mm, 8 Befestigungslöcher, Befestigung im Lieferumfang |
| Pfosten | Wandstärke 3 mm, Fußplatte 200 × 200 × 6 mm, 4 Löcher Ø13 mm |
| Handlaufsystem Ø48 | Rohr Ø48 mm, Wandstärke 2 mm, Pfosten-Fußplatte 150 × 100 × 6 mm, 4 Löcher Ø10 mm |
| Prüfung | Balken und Pfosten: TÜV-zertifiziert (konform mit DGUV 208-061), baumustergeprüft |
| Garantie | 1 Jahr |
| Lieferzustand | fertig vormontiert |
Montage
Die Pfosten werden über die Fußplatte auf den Boden aufgedübelt; das Befestigungsmaterial für Pfosten ist nicht im Lieferumfang und muss passend zum Untergrund gewählt werden. Die Balken werden mit den Pfosten verschraubt, das Befestigungsmaterial dafür liegt bei. Wandhalterungen werden aufgedübelt, der Handlauf Ø48 wird aufgesteckt; für die Handlaufpfosten ist der Bodenanker FIX 1 erhältlich. Beachten Sie die Montageanleitung des Herstellers.
Preis auf Anfrage – wir erstellen Ihnen gern ein Angebot, auch für komplette Schutzgeländer-Systeme mit Planung der Pfosten, Balken, Ecken und Wandanschlüsse.
Downloads
- Technisches Datenblatt RH-SG 100: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt RH-SG 150: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt RH-SG 50: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt FIX 1: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt C-SG: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt W-SG: PDF, Deutsch · PDF, Englisch
- Montageanleitung RH-SG 100: PDF, mehrsprachig
- Montageanleitung RH-SG 150: PDF, mehrsprachig
- Montageanleitung RH-SG 50: PDF, mehrsprachig
- TÜV-Zertifikat B+135: PDF
- TÜV-Zertifikat B+150: PDF
Technische Details
| Einsatzbedingungen: | Für Außenbereiche, Für Lager, Für Produktionsumgebungen, Stoßfest |
|---|---|
| Sektoren/Industrie: | Automobil- & Zulieferindustrie, Industrie & Produktion, Lebensmittel & Getränke, Logistik & Lager |
