Schwingtor d-flexx JULIET für Schutzgeländer, Breite 800–2.000 mm
Produktinformationen "Schwingtor d-flexx JULIET für Schutzgeländer, Breite 800–2.000 mm"

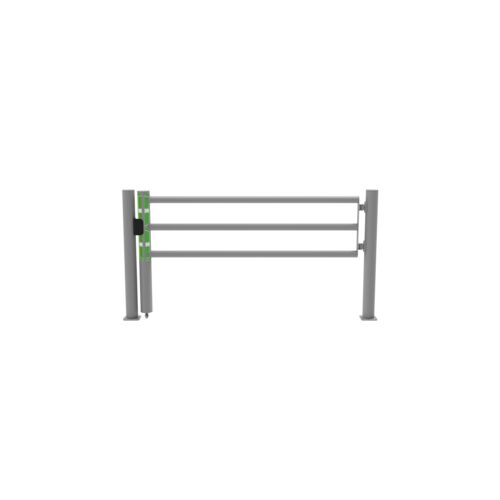

Schwingtor d-flexx JULIET – Durchgang im Schutzgeländer mit passenden Torpfosten
Das Schwingtor d-flexx JULIET schafft einen kontrollierten Fußgängerdurchgang in Schutzgeländern aus dem d-flexx-System von DANCOP. Es wird zusammen mit eigenen Torpfosten (End-, Mittel-, T- und Eckpfosten) montiert und ist in Torbreiten von 800 bis 2.000 mm erhältlich, ab 1.500 mm mit Rad bzw. Rolle zur Unterstützung des Torflügels. Die Torpfosten bestehen aus Polyethylen: Er gibt beim Anprall nach und kehrt in die Ausgangsform zurück.
Eigenschaften
- Torbreiten 800, 1.000, 1.200, 1.500 (mit Rad), 1.750 und 2.000 mm (mit Rolle)
- Torpfosten aus Polyethylen, Höhe 1.200 mm, Gelb/Schwarz
- Pfosten der Linie ECHO getestet nach PAS 13:2017, Kap. 7/7.8 (Prüffahrzeug: Treibgas-Gabelstapler)
- Temperaturbereich -40 °C bis +50 °C, hohe Chemikalienbeständigkeit (ISO/TR 10358)
- Pfosten-Fußplatte 225 × 225 × 10 mm mit 4 Bohrungen; Betonschrauben M10 × 70 mm im Lieferumfang
- 100 % recycelbar, 5 Jahre Garantie (Pfosten)
- Mittelpfosten in mehreren Winkeln für abgewinkelte Geländerverläufe
Einsatzbereiche
- Fußgängerdurchgänge in Schutzgeländern entlang von Staplerwegen
- Zugänge zu Arbeitsplätzen, Maschinen und Packbereichen
- Übergänge zwischen Gehweg und Lagerbereich
- Absicherung von Treppenaufgängen und Bürozugängen in der Halle
Ausführungen
Für die Schwingtore, die Torpfosten ohne „+“ und die Stopphalterung liegen in der Herstellerdatenbank keine technischen Detaildaten vor – Maße und Gewichte erhalten Sie mit dem Datenblatt bzw. auf Anfrage. Die technischen Daten unten beziehen sich auf die Torpfosten der Linie ECHO (DFJU+…).
| Artikel-Nr. | Bezeichnung | Maße | Daten |
|---|---|---|---|
| DFJU-DA800-A | Schwingtor d-flexx JULIET | Torbreite 800 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-DA1000-A | Schwingtor d-flexx JULIET | Torbreite 1.000 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-DA1200-A | Schwingtor d-flexx JULIET | Torbreite 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-DA1500-A | Schwingtor d-flexx JULIET mit Rad | Torbreite 1.500 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-DA1750-A | Schwingtor d-flexx JULIET mit Rolle | Torbreite 1.750 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-DA2000-A | Schwingtor d-flexx JULIET mit Rolle | Torbreite 2.000 mm | Daten siehe Datenblatt / auf Anfrage |

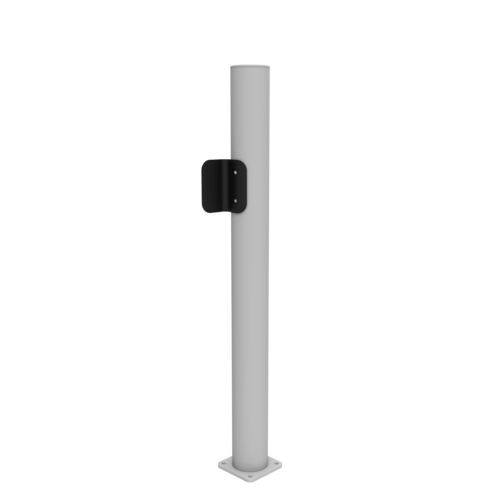

| DFJU+TE | Endpfosten Tor (Linie ECHO) | Höhe 1.200 mm, Breite 225 mm | 11,72 kg |
| DFJU+TM | Mittelpfosten Tor (Linie ECHO) | Höhe 1.200 mm, Breite 619 mm | 16,86 kg |
| DFJU+TT | T-Pfosten 90° (Linie ECHO) | Höhe 1.200 mm, Breite 1.000 mm | 16,7 kg |
| DFJU+TW90L | Eckpfosten 90°, links (Linie ECHO) | Höhe 1.200 mm, Breite 619 mm | 16,86 kg |
| DFJU+TW90R | Eckpfosten 90°, rechts (Linie ECHO) | Höhe 1.200 mm, Breite 619 mm | 16,86 kg |
| DFJU-TE | Endpfosten Tor | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TM | Mittelpfosten Tor | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TT | T-Pfosten 90° | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW90L | Eckpfosten 90°, links | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW90R | Eckpfosten 90°, rechts | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW22.5 | Mittelpfosten 22,5° (Linie DELTA) | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW45 | Mittelpfosten 45° (Linie DELTA) | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW67.5 | Mittelpfosten 67,5° (Linie DELTA) | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW292.5 | Mittelpfosten 292,5° (Linie DELTA) | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW315 | Mittelpfosten 315° (Linie DELTA) | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |
| DFJU-TW337.5 | Mittelpfosten 337,5° (Linie DELTA) | Höhe 1.200 mm | Daten siehe Datenblatt / auf Anfrage |

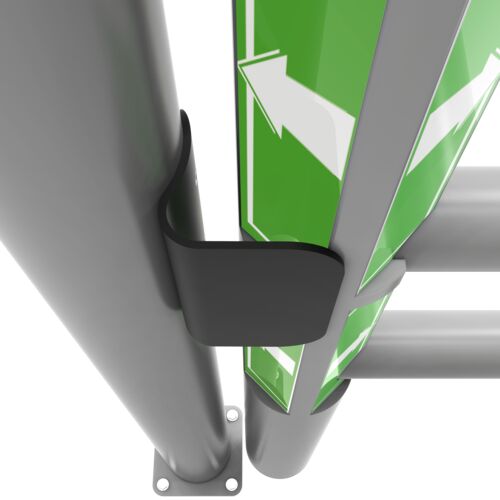

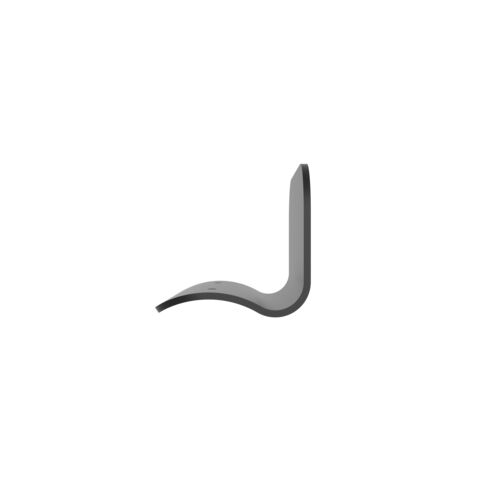

| 72118 | Stopphalterung für Schwingtor | – | Daten siehe Datenblatt / auf Anfrage |
Technische Daten
| Produktlinie | ECHO (DFJU+…) |
|---|---|
| Material | Polyethylen (PE) |
| Farbe | Gelb/Schwarz |
| Höhe | 1.200 mm |
| Fußplatte | 225 × 225 × 10 mm, Schwarz |
| Befestigungslöcher | 4 |
| Nettogewicht | 11,72–16,86 kg |
| Einsatzbereich | innen und außen |
| Montageort | befestigter Boden (Beton) |
| Temperaturbereich | -40 °C bis +50 °C |
| Chemikalienbeständigkeit | hoch (ISO/TR 10358) |
| Recycelbarkeit | 100 % recycelbar |
| Fahrzeug (Prüfung) | Treibgas-Gabelstapler |
| Neigungswinkel | 15° |
| Prüfung | getestet nach PAS 13:2017, Kap. 7/7.8 |
| Garantie | 5 Jahre |
| Befestigungsmaterial | Betonschrauben M10 × 70 mm (im Lieferumfang) |
| Lieferzustand | teilzerlegt |
Montage
Die Torpfosten werden auf befestigtem Betonboden aufgedübelt; je Pfosten liegen Betonschrauben M10 × 70 mm für die 4 Bohrungen der Fußplatte bei. Die Pfosten werden teilzerlegt geliefert. Anschließend wird das Schwingtor zwischen End- bzw. Mittelpfosten montiert. Bitte beachten Sie die Montageanleitung von DANCOP; Angaben zu Toren und Zubehör ohne Datensatz entnehmen Sie dem Datenblatt.
Preis auf Anfrage – wir erstellen Ihnen gern ein Angebot, auch für komplette Schutzgeländer-Systeme mit Planung der Tore, Pfosten, Balken und Ecken.
Downloads
- Technisches Datenblatt 72118: PDF, Deutsch
- Technisches Datenblatt DFJU+TE: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt DFJU+TM: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt DFJU+TT: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt DFJU+TW90L: PDF, Deutsch · PDF, Englisch
- Technisches Datenblatt DFJU+TW90R: PDF, Deutsch · PDF, Englisch
- Montageanleitung DFJU+TE: PDF, mehrsprachig
- Montageanleitung DFJU+TM: PDF, mehrsprachig
- Montageanleitung DFJU+TT: PDF, mehrsprachig
Technische Details
| Einsatzbedingungen: | Chemikalienbeständig, Für Außenbereiche, Für Lager, Für Produktionsumgebungen, Kältebeständig |
|---|---|
| Sektoren/Industrie: | Automobil- & Zulieferindustrie, Chemie & Pharma, Industrie & Produktion, Lebensmittel & Getränke, Logistik & Lager |
